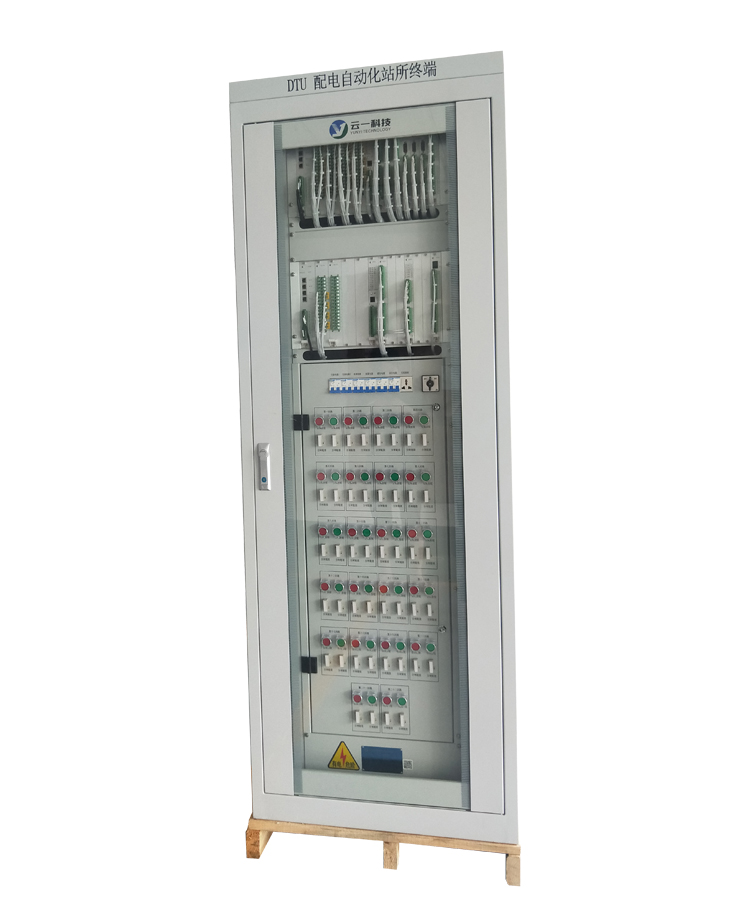

DTU智能配電終端產品概述

1、每隔20ms采集一次測量值，提供帶閥值的實時遙測數據和帶時標的遙測數據給調度讀取。
2、終端具備1路級聯RS485通訊接口。
3、開關量分辨率不大于2ms。
4、配電終端DTU用于配電設備運行數據的采集與調節控制。
5、交流采樣：采集多線路三相交流電壓、電流，實現電壓、電流、有功功率、無功功率、功率因數、頻率的測量。
6、能承受GB/T14598.9-2002規定的IV級的輻射電磁場干擾試驗。
7、曲線數據存儲：實現電壓、電流、有功功率、功率因數等數據的存儲。
8、軟件防抖動時間6-60000毫秒可設。
9、遙信：采集并向遠方發送狀態量信息，狀態變位優先傳送。

DTU智能配電終端功能特點

1、每一插件均采用32位MCU，各插件之間內部用CAN網連接。系統性能先進,高度集成， 減少外圍電路，提高可靠性，既保證功能可靠性，又能滿足網絡通訊、界面的實時性。
2、測量精度：電壓電流采樣精度：0.5級。
3、故障電流輸入范圍不小于20倍額定電流。
4、富余的通訊接口，裝置含有多達四個串行口，(RS485或 RS232可選)滿足不同場合的通訊要求。
5、裝置整體嵌入式安裝，采用前插前接線方式。
6、脈沖磁場干擾：滿足GB/T 17626.9-1998，5級。磁場強度：1000A/m。
7、終端運行故障檢測。
8、 DTU的功能模塊實時監測10kV線路電壓、線路電流、零序電流、設備狀態等運行及故障信息。
9、具有與兩個及以上主站通信的功能。

DTU智能配電終端工作原理

1、可實現多條線路電壓、電流、有功功率、無功功率、功率因數、頻率或者諧波值的測量、采集直流量并向上級裝置傳送。
2、 DTU配網終端支持TCP、UDP、PPP、ICMP、DNS、FTP等協議。
3、能當?shù)睾瓦h(yuǎn)方進行參數設置。
4、開閉所DTU具有遠程維護功能，用戶能簡單方便的對各種參數進行整定，大大減少了現場的維護工作量。
5、實現遠程電池活化、電池充放電。
6、 RS232接口：電氣隔離，支持通訊速率至少9600。
7、 DTU配網終端能使上級主站系統隨時監視配網運行情況并作出正確的決策。
8、當?shù)卮嬗?4小時實時曲線，時間間隔為1 分鐘，以文件方式支持調度和當?shù)刈x取。
9、鐵路電力及電氣化系統中實時數據采集與監控。
